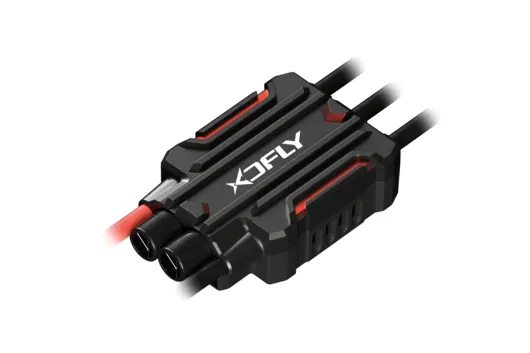

XDFly HPro Regler 65Ampere 3-6S mit SBEC

Die XDFly HPro-Serie umfasst hochmoderne programmierbare Mikroprozessor-Regler für sensorlose Brushless-Motoren, die unter Verwendung modernster Halbleitertechnologie mit hervorragenden Gebrauchseigenschaften und umfangreichen Programmier- und Einstellungsmöglichkeiten entwickelt wurden. Sie dienen zur Drehzahlregelung von Wechselstrommotoren in Hubschrauber- oder Flugzeugmodellen, die mit LiPo/Li-Ionen/LiFe-Akkus betrieben werden. Sie sind auf hohe Langzeitbelastbarkeit und Widerstandsfähigkeit ausgelegt, wie sie in Wettbewerbs- und Hochleistungsmodellen gefordert wird. Für Hubschrauber bieten sie eine fortschrittliche Reglerfunktion mit einer Reihe von einstellbaren Parametern zur Regelung der konstanten Drehzahl. Sie sind mit einem leistungsstarken geschalteten SBEC-Stabilisator mit einstellbarer Ausgangsspannung ausgestattet, der die Stromversorgung des Empfängers und der Servos aus dem Antriebsakku sicherstellt. Zur einfachen Einstellung des Reglers dient eine spezielle multifunktionale LCD-Programmierbox XDFly oder ein Bluetooth-Modul, das die Zusammenarbeit mit einer mobilen Anwendung ermöglicht und separat erhältlich ist.

XDFly HPro 65A SBEC

Hochwertiger programmierbarer Drehzahlregler 65A für Wechselstrommotoren für Hubschrauber- und Flugzeugmodelle. Ideal für Hubschrauber der Klasse 325-380 und Flugzeugmodelle. Dauerstrom 65 A/Spitzenstrom 130 A, Stromversorgung 3-6S LiPo, geschalteter BEC 6-12 V/10 A. Abmessungen: 60 x 36 x 19 mm, Gewicht 63 g.

BESCHREIBUNG UND FUNKTIONEN DES REGLERS:

Geeignet für die meisten Flug-Wechselstrommotoren mit 3-6S LiPo/Li-Ionen/LiFe-Akkus.

Hochleistungs-Mikroprozessor für präzise Funktion des Reglers (Aufrechterhaltung konstanter Drehzahlen) und superweichen Anlauf.

Die Synchrongleichrichtungstechnologie verbessert die Gasannahme und die Effizienz der Leistungsregelung erheblich und senkt die Temperatur des Reglers.

Leistungsstarker geschalteter BEC-Stabilisator mit einer einstellbaren Ausgangsspannung von 6-12 V und einer Dauerbelastbarkeit von 10 A.

Umfangreiche Programmiermöglichkeiten mit einer Vielzahl einstellbarer Funktionen und Parameter.

Flugmodi: Hubschrauber (Ext Governor), Hubschrauber (Store Governor), Flugzeug.

Das Governor-Programm mit einstellbaren P/I-Governor-Parametern sorgt für eine hervorragende Drehzahlkonstanz und garantiert eine stabile Drehzahl des Hauptrotors auch bei plötzlichen Laständerungen.

Der Flugdatenschreiber zeichnet die Drehzahl, die Mindestspannung und die Höchsttemperatur während des Fluges auf.

Unabhängiger Ausgangsanschluss für Drehzahlmessersignale im Hubschraubermodus, im Flugzeugmodus ermöglicht er die Umkehrung der Motordrehrichtung für eine effektive Bremsung nach der Landung.

Spezieller Programmieranschluss zum Programmieren des Reglers oder Einstellen der Parameter mit der multifunktionalen LCD-Programmierbox XDFly oder dem Bluetooth®-Modul XDFly. Der Regler unterstützt die drahtlose Einstellung von Parametern über die mobile App Mikado VBCT/E, Rotorflight2 und Jeti-Sender.

Telemetrieausgang kompatibel mit Mikado VBCT/E, Rotorflight2, Futaba SBUS2, Jeti, MSH Brain und iKon, der es Benutzern ermöglicht, Daten in Echtzeit zu verfolgen.

Eine Reihe von Schutzfunktionen: abnormale Versorgungsspannung beim Einschalten, Anlaufkontrolle, Temperatur, Verlust des Gassignals, Überlastung, Unterspannung, Überstrom.

PROGRAMMIERBARE FUNKTIONEN:

Flugmodus: Ermöglicht die Auswahl von Programmen für Flugzeuge, Hubschrauber (mit externem Regler oder ganz ohne Regler) oder Hubschrauber (mit internem Store-Regler).

Spannungsschutz: Der Schwellenwert für den Spannungsschutz ist im Bereich von 2,7-3,6 V/Zelle einstellbar, der Schutz kann auch vollständig ausgeschaltet werden.

Zeitsteuerung: Automatisch oder einstellbar im Bereich von 0-30°.

BEC-Spannung: Die SBEC-Spannung des Spannungsstabilisators ist im Bereich von 6,0 bis 12,0 V in Schritten von 0,2 V einstellbar.

Drehrichtung des Motors: Im Uhrzeigersinn/Gegen den Uhrzeigersinn.

Reglerparameter P: Bestimmt die Fähigkeit des Reglers, eine stabile Drehzahl aufrechtzuerhalten.

Reglerparameter I: Bestimmt die dynamische Reaktion des Reglers.

Beschleunigung: Einstellbare Werte Schnell; Normal; Langsam; Sehr langsam.

Zeit für automatischen Neustart: Nur im Modus ESC Store Governor. Wenn Sie den Gashebel aus einer Position über 30 % in eine beliebige Position zwischen 25 % und 30 % und dann wieder über 30 % bewegen, bevor die voreingestellte Zeit für den automatischen Neustart abgelaufen ist, überspringt der Motor den Softstart-Vorgang und beschleunigt schnell auf den Wert, der dem aktuellen Signal im Gaskanal entspricht, und startet vollständig neu. Wenn die Gasleistung unter 25 % liegt oder der Gashebel länger als die voreingestellte Zeit für den automatischen Neustart zwischen 25 % und 30 % stand, wird der automatische Neustart abgebrochen.

Anfangsleistung: Einstellbare Werte Niedrig; Mittel; Hoch.

Bremsentyp: Stellt die Propellerbremsfunktion für Flugzeugmodelle ein – normal oder Umkehrung (ermöglicht das Einschalten der Umkehrung des Motorlaufs über einen weiteren Kanal mit Schalter).

Bremsintensität: Einstellbar im Bereich von 0-100 % in Schritten von 1 %.

SR-Funktion: Die Synchron-Gleichrichtungsfunktion ermöglicht einen effizienteren Betrieb des Reglers bei geringerem Verbrauch und verlängert so die Flugzeit.

Kapazitätskorrektur: Wenn der vom Regler erfasste Wert der entnommenen elektrischen Ladung nicht mit dem tatsächlich entnommenen Ladungswert übereinstimmt, kann die Kapazitätskorrektur verwendet werden, um diese Diskrepanz zu beseitigen.

Anzahl der Motorpole: Zur Berechnung der Motordrehzahl.

LED-Farbe: Auswahl der Farbe der Anzeige-LED.

Lüfter: Ein-/Ausschalten der intelligenten Lüfterfunktion bei Reglern mit Lüfter.

Technische Daten:

Verwendung Flugzeug,Hubschrauber

Typ AC

Dauerstrom 65Ampere

Max. Spitzenstrom 130Ampere

LiXX Zellen 3 - 6S

BEC Spannung 6 - 12Volte

BEC Strom 10Ampere

Länge 60mm

Breite 36mm

Höhe 19mm

Gewicht 63Gramm

Regelung Unidirektional

Bremse Ja

Sensoreneingang Nein

Programmierbar Ja

Lieferumfang:

Regler XDFly HPro 65A SBEC

Telemetrie-Verbindungskabel

XT60-Stecker

Anleitung

Artikelnummer: XDF0065
