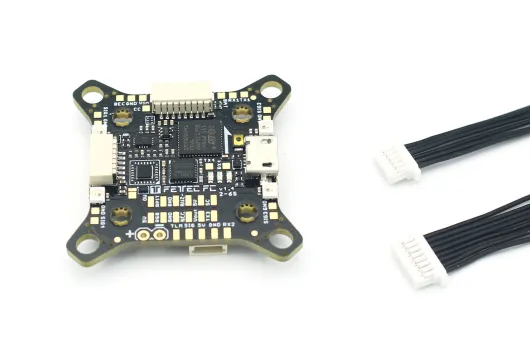

FETtec G4 Flight Controller

Technische Daten:

•Neuester STM32G4 Prozessor

170Mhz + Math accelerator

MPU6000

•Ausgelegt für 6-27V Versorgungspannung (2S-6S Lipo)

•2x onboard BEC (max. 600mA jeweils)

5V BEC für RX

5V/16V BEC für VTX (konfigurierbar und real Pit*)

•2x 8 pin Stecker für lötfreie ESC Verbindung

Stecker 1: ESC Signal 1-4, Telemetrie, VCC, GND

Stecker 2: ESC Signal 5-8 (je nach ausgewähltem UAV typ 1-4), Telemetrie, VCC, GND

•1x 8 pin Stecker für lötfreie Verbindung zu VTX, Kamera und OSD der digitalen Systeme

real Pit* VCC, GND, Video in, Video out, BEC 5V/16V, VCS/TX3, RX3

•2x 6 pin Stecker für Serials

RX1, TX1, 3.3V, VCC, 5V, GND

RX3, VCS/TX3, RGB LED, VCC, 5V, GND

•1x 4 pin Stecker für Receiver

Signal, TLM, 5V, GND

•5 UART serials

UART 1 frei

UART 2 belegt durch Receiver

UART 3 frei

UART 4 belegt durch OSD, kann je nach Konfiguration anderweitig verwendet werden

UART 5 belegt durch ESCs / TLM / Onewire

•4 ESC Lötpads (Signal/GND) an jeder Ecke

•Buzzer pads

•4 tiny RGB LEDs (Farbe wählbar)

•Supported ESC Protokolle

PWM, Oneshot125, Oneshot42, Dshot150/300/600/1200/2400, FETtec Onewire

•FETtec KISS firmware

•Onboard OSD

Grafisches OSD (STM32)

Full KISS Tuning

•Filter (PIDs, Rates, Settings)

•LED Einstellungen (RGB LED, Racewire)

•VTX

•Live Daten Grafik (Spannung, Motordrehzahl, Strom, Motortemperatur, Gyro-Werte, Empfangsqualität)

•KISS GPS support + Live Map

•Benutzerbefiniertes grafisches Piloten Logo

•Stick Overlay

•Benutzerdefiniertes Layout

•Steckertyp: JST-SH-1mm

•Maximales Außenmaß: 37,2 x 37,2mm, ohne Befestigungslaschen 30 x 30mm

•Anordnung der Befestigungslöcher:

20 x 20mm mit M2 Befestigungslöchern (vergrößerbar zu M3)

30 x 30mm mit M3 Befestigungslöchern

30 x 30mm Befestigungslochlaschen sind entfernbar um die Gesamtgröße der FC zu reduzieren

•Höhe: 7,9mm

•Gewicht: 5,37g

Lieferumfang

•1x FETtec FC G4

•1x offenes 8 pin Kabel (einseitig JST Stecker)

•1x offenes 6 pin Kabel (einseitig JST Stecker)

•1x offenes 4 pin Kabel (einseitig JST Stecker)

Artikelnummer: FET60
