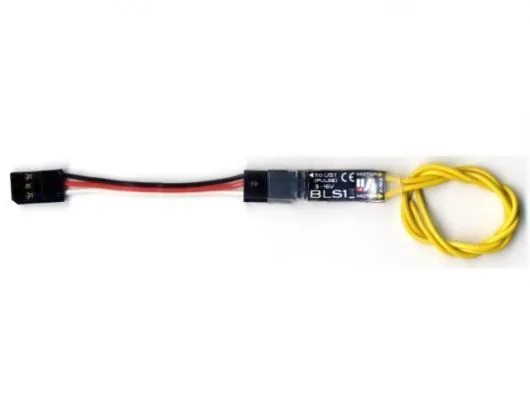

Der BLS1 ist ein Sensor, welcher die Steuer-Signale an einem Brushless Motor in Pulse umwandelt. Er kann mit dem EXP-US4 betrieben werden, wenn dieser mit der Motor / Regler - Kombination nicht immer korrekte Werte liefern sollte.
Achtung: Der BLS1 kann NICHT direkt am IISI-Link betrieben werden, es braucht dazu den EXP-US4!
Der BLS1 kann in Fremd-Systemen verwendet werden, wenn die Stromversorgung und die Pin-Belegung des Sensor-Steckers passen.
Pinbelegung:
Schwarz: Masse / GND
Rot: Stromversorgung für Sensor: 3.5 - 16V
Weiss: Sensor Signal Rechteck 3.3V
Die 2 gelben Kabel müssen mit 2 beliebigen Phasen des Motors verbunden werden.
Artikelnummer: ISBLS1
